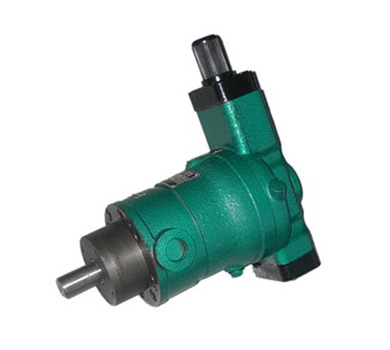

CY14 型軸向柱塞泵是采用配油盤配油、缸體旋轉的軸向柱塞泵。由于滑靴和變量頭之間、配油盤和缸體之間采用了液壓靜力平衡結構，因而與其它類型的泵相比，具有結構簡單、體積小、效率高、壽命長、重量輕、自吸能力強等優點。

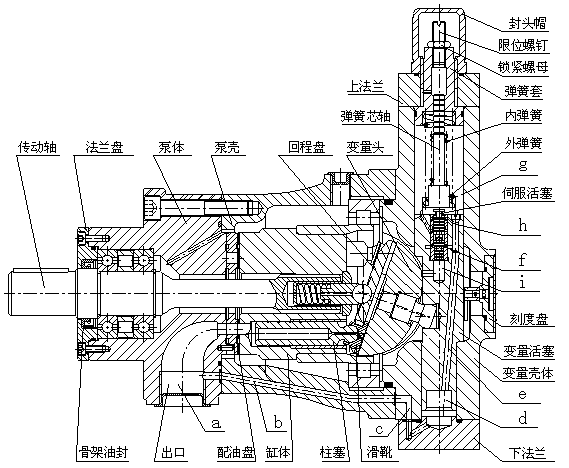

主體部分（參見結構剖）由傳動軸帶動缸體旋轉，使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動，通過中心彈簧將柱滑組件中的滑靴壓在變量頭（或斜盤）上。這樣，柱塞隨著缸體的旋轉而作往復運動，完成吸油和壓油動作。

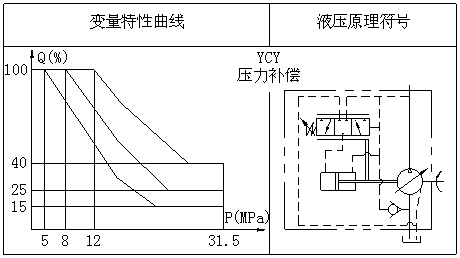

壓力補償變量泵的出口流量隨出口壓力的大小近似地在一定范圍內按恒功率曲線變化。當來自主體部分的高壓油通過通道(a)、(b)、©進入變量殼體下腔（d）后，油液經通道（e）分別進入通道（f）和（h），當彈簧的作用力大于由油道（f）進入伺服活塞下端環形面積上的液壓推力時，則油液經（h）到上腔（g），推動變量活塞向下運動，使泵的流量增加。當作用于伺服活塞下端環形面積上的液壓推力大于彈簧的作用力時，則伺服活塞向上運動，堵塞通道（h），使（g）腔的油通過（i）腔而卸壓，此時，變量活塞上移，變量頭偏角減小，使泵的流量減小。
調節流量特性時，可先將限位螺釘擰至上端，根據所需的流量和壓力變化范圍，調節彈簧套，使其流量開始發生變化時的初始壓力符合要求，然后將限位螺釘擰至終級壓力時的流量不再發生變化，其中間的流量與壓力變化關系由泵的本身設計所決定。
